Panasonic MINAS Err12.0/13.0: пере- и пониженное напряжение
Ошибки Err12.0 и Err13.0 на сервоусилителях Panasonic MINAS относятся к защитам по напряжению силовой части. Первая срабатывает, когда напряжение в звене постоянного тока выходит за верхний предел, вторая — когда оно падает ниже допустимого при включённом сервоприводе. Такие аварии часто принимают за отказ усилителя, хотя причина нередко лежит снаружи: в питающей сети, контакторе, цепи рекуперации или параметрах торможения. В статье собраны таблицы кодов, вероятные причины и порядок диагностики, чтобы отличить внешний сбой от отказа самого привода.
- Как устроено питание усилителя и откуда берутся эти ошибки
- Err12.0: перенапряжение звена постоянного тока
- Err13.0 и смежные коды: пониженное напряжение
- Соседние ошибки, которые путают с Err12/13
- Порядок диагностики: сеть, силовая часть, плата управления
- Профилактика и замена узлов
- Заключение
Как устроено питание усилителя и откуда берутся эти ошибки
Сервоусилитель (драйвер) получает переменное напряжение, выпрямляет его диодным мостом и накапливает энергию в конденсаторах звена постоянного тока (DC-link, на шине обозначается P и N). Инвертор формирует из этого напряжения фазные токи двигателя. Отдельно запитана цепь управления: логика, дисплей и интерфейсы. Подробнее о принципе работы узла — в статье «Что такое сервоусилитель ЧПУ».
Напряжение на шине DC контролируется постоянно. При торможении двигатель работает как генератор и возвращает энергию в звено. Если она не поглощается встроенным или внешним рекуперативным (тормозным) резистором, напряжение растёт и срабатывает защита от перенапряжения. Если же сеть просела, контактор главного питания отпал или предзаряд не завершился, напряжение на шине падает и приводит к ошибке пониженного напряжения.
Важная оговорка: нумерация и точный смысл подкодов (Err12.0, Err13.0, Err13.1 и др.) зависят от серии (A4, A5, A6 и другие), мощности и версии прошивки усилителя. Приведённые ниже таблицы — типовая трактовка, а окончательное значение кода уточняйте в руководстве по эксплуатации вашего усилителя.
Err12.0: перенапряжение звена постоянного тока
Группа относится к силовой части и цепи рекуперации. Опасность в том, что длительная работа с повышенным напряжением на шине ускоряет износ электролитических конденсаторов и может привести к пробою силовых ключей. Поэтому повторять запуск «до победы» не стоит: сначала найдите причину.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| Err12.0 | Напряжение на шине DC превысило допустимое значение | Рекуперативная энергия не рассеивается: резистор не подключён, оборван или слишком мал по мощности | Целостность и сопротивление тормозного резистора, перемычка между выводами подключения резистора, соответствие номинала руководству |
| Err12.0 | То же, при разгоне или торможении с большой инерцией | Слишком короткое время торможения, большая инерция нагрузки или вертикальная ось с опусканием груза | Время замедления в программе и параметрах, отношение инерции нагрузки к инерции ротора, наличие стопорного тормоза |
| Err12.0 | Перенапряжение при включении главного питания | Завышенное напряжение сети, выбросы от соседнего оборудования | Фактическое линейное напряжение мультиметром, наличие коммутационных помех, заземление |
| Err12.0 | Ошибка срабатывает без движения оси | Неисправность схемы измерения напряжения или силового модуля | Отключить двигатель и повторить включение; если ошибка остаётся, усилитель направляют на диагностику |
| Параметры рекуперации | Неверно выбран тип резистора (встроенный или внешний) | После установки внешнего резистора параметр выбора остался прежним | Параметры выбора резистора и его допустимой нагрузки (в сериях A5/A6 это группа Pr0 — уточняйте по руководству) |
Если одновременно возникают предупреждения о перегрузке рекуперативного резистора, причину ищите именно в цепи торможения. Родственная ситуация у других производителей разобрана в статье про регенеративную перегрузку Mitsubishi MR-J: принцип тот же, различаются только коды.
Err13.0 и смежные коды: пониженное напряжение
Эти ошибки относятся к цепям питания: сеть, контактор, фильтр, предзаряд, цепь управления. Опасность — в неопределённом поведении оси: при просадке напряжения привод может потерять момент во время движения, а на вертикальных осях это риск падения узла, если не сработал стопорный тормоз.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| Err11.0 | Пониженное напряжение питания цепи управления | Просадка или пропадание питания логики, плохой контакт на клеммах L1C/L2C | Напряжение на клеммах питания управления, затяжка клемм, состояние предохранителей и фильтра |
| Err13.0 | Пониженное напряжение главного питания (по шине DC) при включённом сервоприводе | Просадка сети при разгоне, недостаточное сечение кабеля, слабый трансформатор, окисленные контакты | Напряжение на входных клеммах главного питания под нагрузкой, падение напряжения при пуске, затяжка клемм |
| Err13.1 | Обнаружено пропадание главного питания переменного тока на время дольше заданного | Отпал контактор, сработал автомат, обрыв фазы, кратковременное отключение сети | Цепь катушки контактора, цепь аварийной остановки, автоматические выключатели, параметр времени контроля пропадания питания |
| Err13.x при включении | Ошибка сразу после подачи сигнала Servo-ON | Сигнал Servo-ON подан раньше, чем завершился предзаряд конденсаторов, или главное питание ещё не включено | Последовательность в ПЛК: сначала питание и пауза на предзаряд, затем Servo-ON |
| Err13.x периодически | Плавающая ошибка без видимой закономерности | Неисправный диодный мост, деградация конденсаторов, нестабильный контакт реле предзаряда | Осциллограмма или запись напряжения сети, внешний осмотр усилителя, температура корпуса, возраст изделия |
Отдельно учитывайте трёхфазную схему питания. Если на однофазное подключение усилитель рассчитан, то отсутствие одной фазы на трёхфазном входе приводит к просадке шины под нагрузкой: на холостом ходу всё нормально, а при разгоне выпадает Err13.0. Похожая картина по фазе описана для приводов Fanuc в статье «FANUC PSM alarm 06: обрыв фазы».
Соседние ошибки, которые путают с Err12/13
Напряжение на шине влияет на многие защиты, поэтому Err12/13 нередко появляются в связке с другими кодами. Чтобы не лечить следствие, сопоставьте, какой код возник первым. Хронологию смотрите в истории аварий усилителя или на экране стойки.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| Err14.0 | Сверхток | КЗ в кабеле двигателя, пробой обмотки или силового модуля | Изоляция кабеля и обмоток, см. разбор Err14.0 |
| Err16.0 | Перегрузка | Заклинивание, завышенная нагрузка, неверная настройка усиления | Механика оси, момент на валу, см. разбор Err16.0 |
| Err21.x | Обрыв связи с энкодером | Кабель энкодера, разъём, помехи, батарея абсолютного датчика | Целостность кабеля и экрана, см. разбор Err21.0 |
| Err24.0 | Превышение отклонения положения | Просадка момента при низком напряжении, механическое заедание | Предшествующие ошибки по питанию, см. разбор Err24.0 |
| Err15.x | Перегрев усилителя | Забитый радиатор, неработающий вентилятор, высокая температура в шкафу | Чистота, вентилятор, температура, см. причины перегрева усилителя |
Порядок диагностики: сеть, силовая часть, плата управления
Принцип простой: идти от внешнего к внутреннему. Сначала исключается сеть и коммутация, затем рекуперативная цепь, затем сам усилитель. Работы на силовых цепях выполняет только персонал с допуском. После отключения питания дождитесь разряда конденсаторов шины: время и индикатор заряда указаны в руководстве усилителя.
- Зафиксируйте код и условия. Запишите код, подкод, режим (разгон, торможение, простой, включение), температуру и положение оси. Ошибка при торможении указывает на Err12.0, при разгоне — на Err13.0.
- Измерьте питание. Проверьте линейные напряжения на входе усилителя в покое и под нагрузкой. Просадка при пуске указывает на сеть, трансформатор, сечение кабелей или контакты.
- Проверьте коммутацию. Контактор главного питания, цепь аварийной остановки, автоматы, клеммы. Окисленный или ослабленный контакт даёт плавающую ошибку, которую трудно поймать.
- Осмотрите цепь рекуперации. Тормозной резистор, его провода, перемычку на клеммах, нагрев резистора. Нужно убедиться, что параметр выбора резистора соответствует реальной схеме.
- Оцените динамику. Если перенапряжение возникает только на быстрых остановах, увеличьте время замедления или установите резистор большей мощности. Возможно, нужно менять режим работы, а не железо.
- Отключите двигатель от усилителя. Если на усилителе без нагрузки при включении повторяется та же ошибка — причина в самом усилителе (измерительная цепь, силовой модуль, конденсаторы). Если ошибки нет, ищите причину в двигателе, кабеле и нагрузке.
Как отличить отказ платы управления от отказа силовой части: плата управления чаще проявляется ошибками, не зависящими от режима движения, самопроизвольной перезагрузкой и сбоями связи с верхним уровнем при нормальном напряжении сети. Силовая часть проявляется ошибками, привязанными к нагрузке (разгон, торможение), перегревом, запахом и следами нагрева на плате. Если цепь питания управления проверена, а код возникает без нагрузки, усилитель отправляют в ремонт, а не заменяют «вслепую».
Общий алгоритм для сервосистем описан в материалах «Диагностика сервосистемы ЧПУ» и «Сервопривод не запускается».
Профилактика и замена узлов
Большинство повторных Err12/13 удаётся предотвратить, если следить за несколькими вещами:
- периодически подтягивать клеммы силового питания и проверять контакты контактора;
- чистить радиаторы и вентиляторы шкафа, чтобы усилитель не работал на пределе по температуре;
- не менять тормозной резистор на «похожий» без расчёта мощности и сопротивления по руководству;
- при росте инерции нагрузки (новая оснастка, тяжёлый стол) пересматривать времена разгона и торможения;
- выделять питание сервоприводов от сети, не перегруженной сварочными и мощными импульсными потребителями.
Если усилитель всё же признан неисправным, смотрите разделы каталога: сервоусилители и блоки питания. Для диагностируемых без замены узлов есть услуга ремонта промышленного оборудования.
Ещё один практический момент. На осях с внешней линейкой (контур с обратной связью по положению стола) просадка напряжения иногда оставляет после себя ошибки позиционирования, которые принимают за износ датчика. Сначала устраните причину по питанию, а потом оценивайте измерительную систему. Если линейный датчик действительно придётся заменить, учтите, что он должен соответствовать интерфейсу вашей стойки и усилителя — сверяйте это по документации, а не только по размеру.

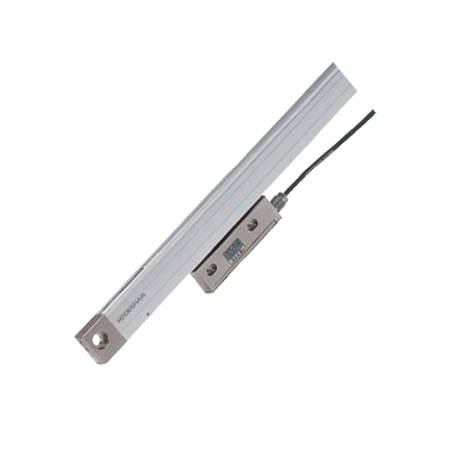

Линейный датчик серии LC 483 для осей с внешней обратной связью по положению. Уместен, если после устранения проблем с питанием диагностика показала износ измерительной системы.

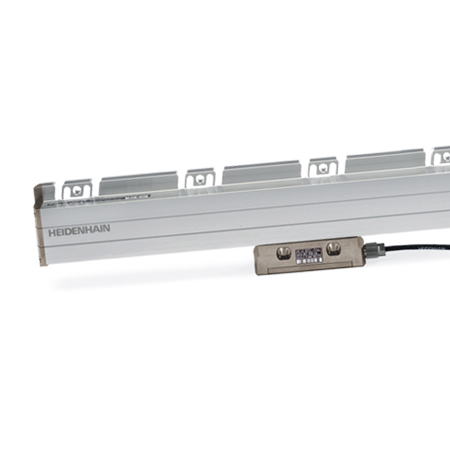

Линейный датчик серии LS 187C. Вариант для случая, когда при замене нужен датчик другого типа. Совместимость с вашим оборудованием уточняйте по документации станка.
FAQ: частые вопросы
Чем Err12.0 отличается от Err13.0 у Panasonic MINAS?
Err12.0 — перенапряжение на шине постоянного тока, обычно из-за рекуперации при торможении. Err13.0 — пониженное напряжение главного питания при включённом сервоприводе. Точную трактовку подкодов уточняйте в руководстве вашей серии усилителя.
Почему Err12.0 возникает только при быстрой остановке оси?
При торможении двигатель возвращает энергию в звено постоянного тока. Если тормозной резистор отсутствует, оборван или недостаточен по мощности, напряжение на шине растёт до срабатывания защиты.
Можно ли сбросить ошибку и продолжить работу?
Сбросить можно, но без устранения причины ошибка вернётся, а работа при повышенном напряжении ускоряет износ конденсаторов и силовых ключей. Сначала проверьте сеть, контактор и цепь рекуперации.
Как понять, что неисправен сам усилитель, а не питание?
Отключите двигатель и включите усилитель при нормальном напряжении сети. Если ошибка повторяется без нагрузки, причина вероятно в измерительной цепи или силовой части усилителя, и его направляют на диагностику.
Нужно ли менять тормозной резистор на более мощный?
Только если расчёт подтверждает нехватку мощности рассеивания или режим работы нельзя смягчить. Часто достаточно увеличить время торможения. Номинал и мощность подбирайте по руководству усилителя.
Заключение
Err12.0 и Err13.0 — это защиты, которые сообщают о проблеме в энергетике привода, а не обязательно о выходе из строя усилителя. Перенапряжение чаще связано с рекуперацией и режимом торможения, пониженное напряжение — с сетью, контактором и последовательностью включения. Диагностика «от внешнего к внутреннему» позволяет не менять дорогостоящие узлы без необходимости. Помните, что точный смысл кодов зависит от серии и версии усилителя: сверяйтесь с руководством по обслуживанию.
