Что такое ШВП (шарико-винтовая передача): устройство и принцип работы
Точность перемещения оси станка с ЧПУ определяется не только качеством системы управления и обратной связи, но и механикой, которая непосредственно двигает узел. В большинстве современных фрезерных и токарных станков эту роль выполняет шарико-винтовая передача (ШВП) — узел, от состояния которого зависит и позиционная точность, и повторяемость, и ресурс всей оси. В статье разбираем устройство ШВП, принцип её работы, основные разновидности и критерии выбора при замене или модернизации станка.
- Назначение и место ШВП в кинематике станка
- Устройство ШВП: из чего состоит узел
- Принцип работы и циркуляция шариков
- Виды ШВП: катаные, шлифованные, телескопические, беспрофильные
- Как выбрать ШВП для станка
- Монтаж, опоры и связь с датчиками положения
- Типичные ошибки эксплуатации и обслуживание
- Заключение
Назначение и место ШВП в кинематике станка
ШВП преобразует вращательное движение вала двигателя в линейное перемещение исполнительного узла — стола, каретки, суппорта, пиноли. По сути это тот же принцип, что у обычной винтовой пары «винт — гайка», но трение скольжения заменено трением качения за счёт шариков, циркулирующих в винтовой канавке. Благодаря этому ШВП обеспечивает малый момент трения, минимальный люфт (свободный ход, не приводящий к перемещению узла) и высокий КПД — обычно 90–95%, тогда как у обычной винт-гайковой пары с трением скольжения он редко превышает 40–50%.
В станках с ЧПУ ШВП устанавливается на всех линейных осях — X, Y, Z, а в токарных станках дополнительно на приводе поперечного суппорта. Вращение передаётся от сервопривода напрямую или через муфту, а обратная связь по фактическому положению узла обеспечивается либо встроенным в двигатель энкодером, либо отдельным линейным датчиком перемещения, установленным на самой оси. Второй вариант точнее, поскольку не учитывает упругую деформацию и износ самой передачи.
Устройство ШВП: из чего состоит узел
Конструктивно шарико-винтовая передача включает несколько обязательных элементов:
- Винт (шпиндель ШВП) — стержень с прецизионно нарезанной винтовой канавкой полукруглого или готического профиля, по которой катятся шарики.
- Гайка — охватывает винт, имеет ответную канавку и внутренние каналы возврата шариков.
- Шарики — тела качения, обычно из подшипниковой стали, иногда керамические для высокоскоростных передач.
- Система возврата (циркуляции) шариков — трубка, вкладыш или внутренний канал, по которому шарики после прохождения рабочего участка возвращаются в начало витка.
- Опорные подшипниковые узлы на концах винта, воспринимающие осевую и радиальную нагрузку.
- Уплотнения и скребки, защищающие резьбу от абразивной пыли, стружки и СОЖ (смазочно-охлаждающей жидкости).
Отдельно стоит упомянуть преднатяг — предварительное осевое напряжение, создаваемое между двумя гайками или регулируемой конструкцией одной гайки. Преднатяг устраняет люфт в передаче и повышает жёсткость узла, но избыточный преднатяг увеличивает момент трения и нагрев, поэтому его величину задаёт производитель ШВП, и самостоятельно регулировать её без методики не стоит.
Принцип работы и циркуляция шариков
При вращении винта шарики, находящиеся в канавке между винтом и гайкой, катятся по спиральной траектории и одновременно смещают гайку вдоль оси винта (или сам винт — если гайка зафиксирована, а вращается винт относительно неподвижного узла). Дойдя до конца рабочего участка резьбы внутри гайки, шарик через канал возврата перемещается обратно к началу витка — так реализуется замкнутая циркуляция.
Именно замена скольжения на качение даёт ШВП её главные эксплуатационные преимущества:
- низкий момент трения — меньше нагрузка на двигатель и потери энергии;
- минимальный обратный люфт при правильном преднатяге;
- высокая повторяемость позиционирования — критично для чистовых операций;
- возможность реверсивного движения без потерь на «выбирание» зазора, характерных для передач скольжения.
Оборотная сторона — чувствительность к загрязнению и ударным нагрузкам: попадание твёрдой частицы в канавку может продавить дорожку качения и вызвать локальный износ, который проявится как периодическая ошибка позиционирования с шагом, равным шагу резьбы винта.
Виды ШВП: катаные, шлифованные, телескопические, беспрофильные
ШВП различаются по способу изготовления винта, профилю резьбы и конструктивному исполнению. Выбор типа напрямую определяет достижимый класс точности по ISO 3408 (или аналогичному стандарту DIN) и стоимость узла.
| Тип ШВП | Способ изготовления | Типичная точность | Область применения |
|---|---|---|---|
| Катаная (накатанная) | Холодная накатка резьбы | Средняя, класс IT7–IT10* | Общепромышленные станки, конвейеры, недорогая модернизация |
| Шлифованная (высокоточная) | Шлифовка резьбы после термообработки | Высокая, класс IT1–IT5* | Обрабатывающие центры, координатно-измерительные машины, финишные операции |
| Телескопическая | Составная конструкция с выдвижной секцией | Средняя-высокая | Оси с большим ходом при ограниченном габарите узла |
| Беспрофильная | Нестандартный профиль канавки без готического сечения | По требованию заказчика | Специализированные и нестандартные приводы |
*Обозначения класса точности приведены ориентировочно — фактический класс уточняйте по паспорту конкретного изделия и руководству станка.
Катаные ШВП дешевле в производстве и подходят там, где не требуется субмикронная точность — например, на осях подачи вспомогательных механизмов. Шлифованные и высокоточные ШВП применяются на осях, определяющих точность обработки детали, — их дороже производить, но именно они держат заявленную повторяемость станка на протяжении всего ресурса.
Экономичное решение для осей, где не требуется субмикронная точность позиционирования — вспомогательные подачи, модернизация недорогих станков.
Шлифованный винт и гайка с регулируемым преднатягом — вариант для осей обрабатывающих центров, определяющих точность и повторяемость станка.
Как выбрать ШВП для станка
Подбор ШВП для замены или проектирования оси станка требует учёта нескольких параметров одновременно, а не только диаметра винта «на глаз» по старой детали.
- Диаметр и шаг винта. Определяют жёсткость на изгиб и критическую скорость вращения — важно при большой длине хода оси.
- Длина хода и длина винта. Должна учитывать не только рабочий ход стола, но и запас на крепёжные проточки, зону выхода гайки.
- Класс точности. Задаётся требованиями к точности обработки и указывается в паспорте изделия; для финишных операций выбирают шлифованные ШВП, для черновых — можно ограничиться катаными.
- Тип и величина преднатяга. Влияет на жёсткость узла и остаточный люфт — важно для реверсивных перемещений и контурной обработки.
- Способ крепления гайки и опор винта. Должен соответствовать посадочным местам существующего узла станка при замене — иначе потребуется доработка корпусных деталей.
- Максимальная осевая нагрузка и допустимая скорость. Проверяются по паспортным данным и сопоставляются с реальными нагрузками оси при резании.
Для нестандартных случаев — большой ход при ограниченном габарите привода, специфический профиль резьбы или узкие требования заказчика — используют телескопические или беспрофильные ШВП.

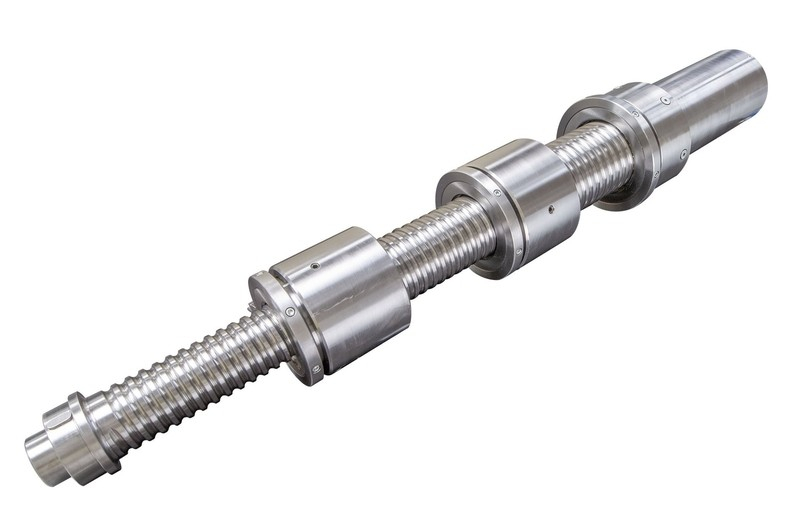

Составная конструкция с выдвижной секцией применяется на осях с большим ходом при ограниченном габарите привода — там, где обычный винт не помещается в кинематическую схему.

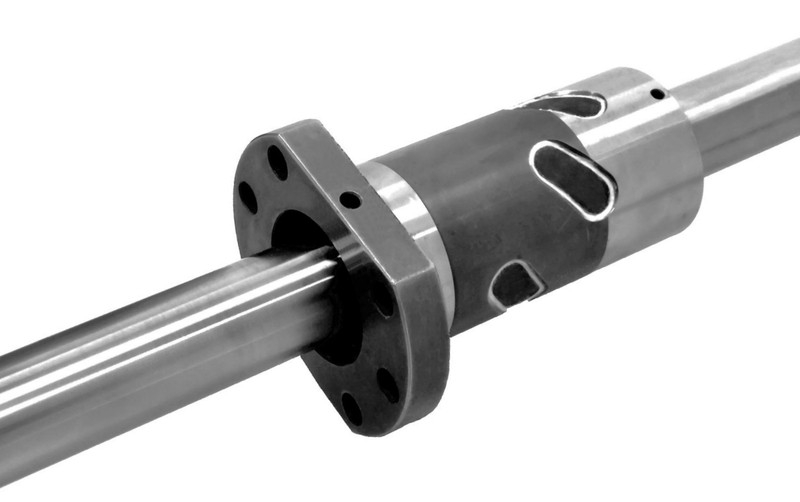

Вариант с нестандартным профилем канавки под конкретную кинематическую схему станка — используется, когда типовые каталожные ШВП не подходят по посадочным местам или нагрузкам.
Монтаж, опоры и связь с датчиками положения
Винт ШВП фиксируется в опорных узлах — как правило, с одной стороны жёстко (фиксированные подшипники, воспринимающие осевую нагрузку в обе стороны), с другой — с возможностью теплового удлинения. Несоблюдение этой схемы приводит к заклиниванию или повышенному нагреву при работе на длинных ходах.
Крутящий момент от электродвигателя к винту ШВП передаётся напрямую через соединительную муфту или через ремённую передачу с редукцией. Муфта должна компенсировать небольшую несоосность и радиальные биения — жёсткая посадка без компенсирующего элемента ускоряет износ подшипников и винта.
Для контроля фактического положения узла на многих станках устанавливают отдельный линейный энкодер вдоль оси перемещения — это исключает влияние люфта и упругой деформации самой ШВП на точность позиционирования по контуру ЧПУ. Такая схема измерения особенно важна на осях с большим ходом и при высоких требованиях к повторяемости.
Типичные ошибки эксплуатации и обслуживание
Большинство отказов ШВП связано не с исходным качеством узла, а с нарушением условий эксплуатации:
- Недостаточная или пересохшая смазка. Отсутствие смазки в канавке резьбы резко увеличивает трение и износ шариков — периодичность смазывания и тип смазочного материала уточняйте по руководству станка.
- Попадание стружки и СОЖ через повреждённые уплотнения. Абразив продавливает дорожку качения и вызывает локальный люфт с периодичностью, равной шагу винта.
- Ударные нагрузки при столкновении узла с препятствием. Даже разовый удар способен деформировать винт и вызвать биение по всей длине хода.
- Работа с превышением паспортной осевой нагрузки или скорости. Приводит к перегреву, преждевременному выходу из строя опорных подшипников и самого винта.
- Игнорирование первых признаков износа. Повышенный шум, вибрация на определённых участках хода или рост позиционной ошибки — сигнал для диагностики, а не повод «доработать компенсацией в ЧПУ».
Регулярная проверка точности станка и своевременная диагностика позволяют выявить износ ШВП до того, как он повлияет на качество деталей. Если узел уже требует ремонта или замены, обращение к специалистам по ремонту промышленного оборудования избавит от риска ошибиться с подбором аналога по посадочным размерам и классу точности.
FAQ: частые вопросы
Чем ШВП отличается от обычной винтовой передачи скольжения?
В ШВП трение скольжения между винтом и гайкой заменено трением качения за счёт циркулирующих шариков, что даёт меньшие потери энергии, малый люфт и более высокий КПД, обычно 90–95%.
Что такое преднатяг ШВП и зачем он нужен?
Преднатяг — предварительное осевое напряжение между гайками или элементами гайки, устраняющее люфт в передаче и повышающее жёсткость узла. Величину преднатяга задаёт производитель, самостоятельно её менять не рекомендуется без методики.
Можно ли определить износ ШВП без разборки узла?
Косвенно — по росту позиционной ошибки на определённых участках хода, повышенной вибрации или шуму при работе оси. Точную диагностику проводят с помощью измерительных систем при проверке точности станка.
Какой тип ШВП выбрать для чистовой обработки?
Для операций, определяющих точность детали, применяют шлифованные высокоточные ШВП с регулируемым преднатягом; катаные ШВП подходят для вспомогательных подач и черновых операций.
Как часто нужно смазывать ШВП?
Периодичность и тип смазочного материала зависят от модели станка и условий эксплуатации — уточняйте по руководству станка, но пересохшая или загрязнённая смазка — одна из основных причин ускоренного износа передачи.
Заключение
ШВП — механический узел, от которого напрямую зависит точность, повторяемость и динамика оси станка с ЧПУ. Понимание устройства и принципа работы передачи помогает правильно диагностировать причину потери точности и осознанно выбирать тип узла при замене — катаный, шлифованный, телескопический или беспрофильный, в зависимости от требований конкретной оси.
Если нужно подобрать ШВП под конкретный станок, определить класс точности по существующим посадочным местам или разобраться, чем вызван рост позиционной ошибки на оси, специалисты ООО «Эффективное производство» готовы проконсультировать по подбору и диагностике узла.
