Где скачать паспорт и даташит Renishaw PH10?
Renishaw PH10 — это моторизованная приводная головка с шаговым изменением углового положения для координатно-измерительных машин (КИМ). Она устанавливается на пиноль машины, несёт измерительный щуп и автоматически поворачивает его в нужное положение, чтобы достать до разных поверхностей детали без ручной переустановки.
Преимущества PH10
Главное достоинство головки — повторяемое индексирование. Щуп поворачивается по двум осям фиксированными шагами, а положение каждого шага записывается при калибровке: программа измерений возвращается к уже откалиброванным позициям, а не переопределяет щуп заново. Это сокращает время цикла и убирает ошибки, связанные с ручной перестановкой. Семейство включает несколько исполнений под разные типы щупов, а на смену базовым моделям пришли версии PH10 PLUS с расширенными возможностями. Подробнее о совместимости родственной головки — в статье Renishaw PH10M: совместимость.
Технические характеристики PH10
| Параметр | Значение |
|---|---|
| Тип | Моторизованная головка с индексированием, для КИМ |
| Шаг индексирования | 7,5° по обеим осям |
| Число позиций | 720 (ось A: 0–105°, ось B: ±180°) |
| Исполнения | PH10T (под щупы TP), PH10M (под щупы с резьбой M8), PH10MQ; PH10 PLUS — обновлённая серия |
| Управление | Контроллер серии PHC10 (например, PHC10-3), уточняйте по документации на вашу КИМ |
| Назначение | Позиционирование контактного щупа при измерении деталей на КИМ |
Точные значения повторяемости, допустимой нагрузки и массы зависят от исполнения — смотрите даташит на конкретную модель.
Где купить оригинальный PH10?
Компания «Эффективное производство» поставляет головки и измерительные системы Renishaw в рамках раздела контроля процесса на производстве. На оборудование действует гарантия 12 месяцев, к поставке прилагается документация, а при подборе под вашу КИМ поможет техническая поддержка. Условия описаны на странице «Гарантия и возврат». Ниже — ближайшая позиция каталога той же серии: обновлённая головка PH10 PLUS.

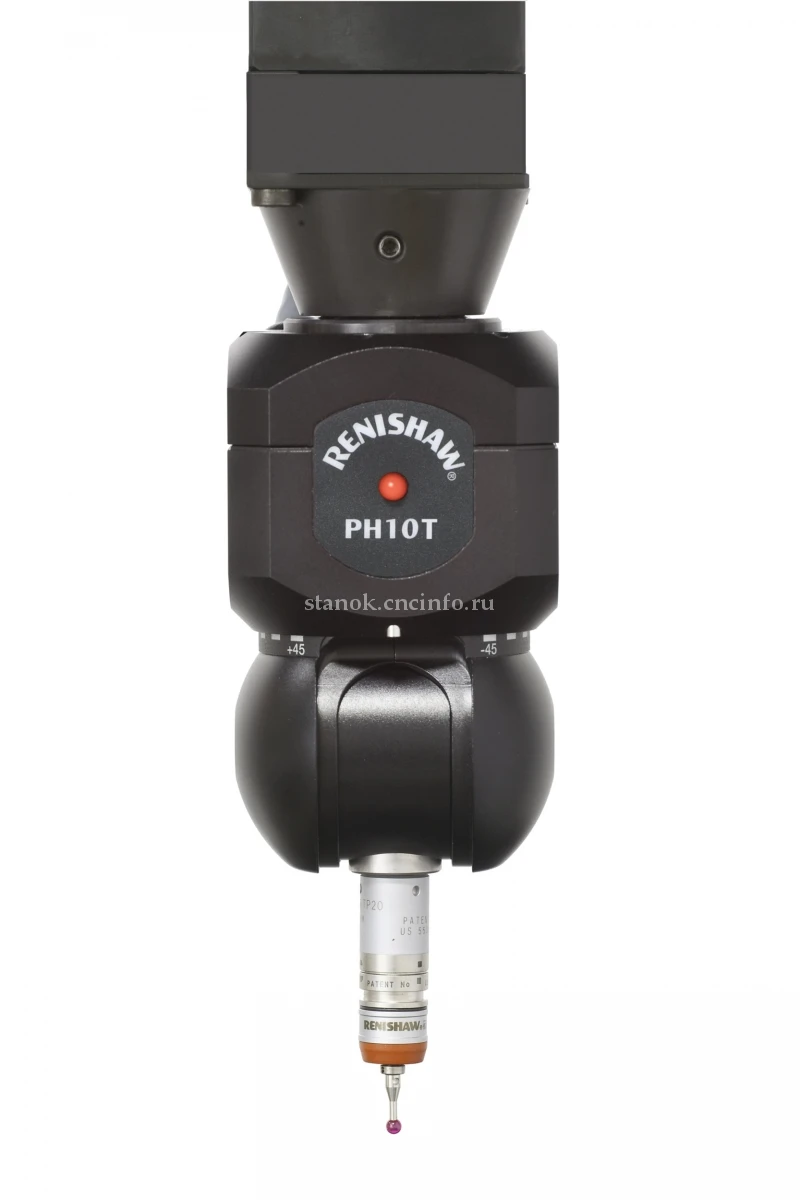

Моторизованная индексируемая головка для КИМ — развитие серии PH10 с тем же принципом позиционирования щупа.
Какое исполнение PH10 выбрать
Выбор определяется типом щупа и конструкцией КИМ. PH10T рассчитана на щупы с автосменой TP, PH10M — на щупы с резьбовым креплением M8 и удлинители, а PH10MQ работает с щупами семейства сканирующих. Если вы заказываете замену, ориентируйтесь на маркировку установленной головки и модель контроллера: исполнения не взаимозаменяемы по электрике и механике. Перед покупкой сверьте модель с руководством на машину.
Частые вопросы
- Для чего нужна головка Renishaw PH10?
- Она поворачивает щуп КИМ по двум осям с фиксированным шагом, позволяя измерять разные поверхности детали без ручной переустановки щупа.
- Сколько позиций у PH10?
- У серии PH10 — 720 позиций: шаг индексирования 7,5° по двум осям. Для вашей модели уточняйте данные в даташите.
- Чем отличаются PH10T, PH10M и PH10 PLUS?
- PH10T рассчитана на щупы TP, PH10M — на щупы с резьбой M8, PH10 PLUS — обновлённая серия. Исполнения между собой, как правило, не взаимозаменяемы.
- Что нужно для работы головки PH10?
- Помимо самой головки нужен контроллер серии PHC10 и совместимый щуп. Комплектацию подбирайте по руководству вашей КИМ.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw PH10 на сайте «Эффективное производство».
